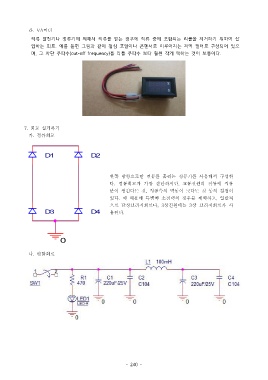

Page 240 - 1

라. VA 미터
.
전압 전류 값을 표시하는 기기 및 계기이다,
직류 발전기나 정류기에 의해서 직류를 얻는 경우에 직류 중에 포함되는 리플을 제거하기 위하여 삽
입하는 회로 예를 들면 그림과 같이 철심 코일이나 콘덴서로 이루어지는 저역 필터로 구성되어 있으.
며 그 차단 주파수, (cut-off frequency) 를 리플 주파수 보다 훨씬 작게 택하는 것이 보통이다.

7. 회로 설계하기
가 정류회로.

D1 D2

한쪽 방향으로만 전류를 흘리는 정류기를 사용해서 구성한
다 정류회로가 가장 간단하지만 교류전원의 전류에 직류. ,
분이 생긴다는 것 직류측의 맥동이 크다는 것 등의 결점이,
있다 이 때문에 특별히 소전력의 경우를 제외하고 일반적. ,
으로 단상브리지회로나, 3 상전원에는 3 상 브리지회로가 사
D3 D4 용된다.

0

나 평활회로.
