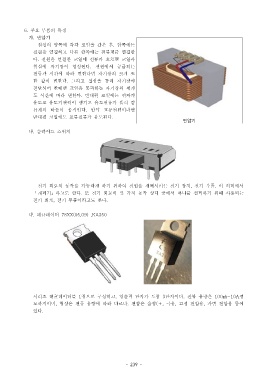

Page 239 - 1

6. 주요 부품의 특징
가 변압기.
철심의 양쪽에 각각 코일을 감은 후 한쪽에는,
전원을 연결하고 다른 한쪽에는 검류계를 연결한
다 전원을 연결한 코일에 전류가 흐르면 코일과.
철심에 자기장이 형성된다. 전원에서 공급되는
전류가 시간에 따라 변한다면 자기장의 크기 또
한 같이 변한다. 그리고 철심을 통해 자기장이
전달되어 반대편 코일을 통과하는 자기장의 세기
도 시간에 따라 변한다 반대편 코일에는 전자기.
유도로 유도기전력이 생기고 유도전류가 흘러 검
류계의 바늘이 움직인다. 만약 교류전원이라면
반대편 코일에도 교류전류가 유도된다.
변압기

나 슬라이드 스위치.

전기 회로의 동작을 가능하게 하기 위하여 전원을 개폐시키는 전기 장치 전기 부품 이 의미에서, .
「 개폐기」 라고도 한다 또 전기 회로의 몇 가지 동작 상태 중에서 하나를 선택하기 위해 사용되는.
전기 회로 전기 부품이라고도 한다, .

다 레귤레이터. 78XX(05,09) ,KA350

시리즈 레귤레이터를 1 칩으로 구성하고 입출력 단자가 도합, 3 단자이다 전류 용량은. 100 ~10A㎃ 정
도까지이며 형상은 전류 용량에 따라 다르다 전압은 음양, . (＋ , -) 용 고정 전압용 가변 전압용 등이, ,
있다.
