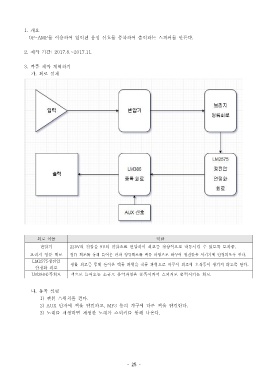

1. 개요
OP-AMP 를 이용하여 입력된 음성 신호를 증폭하여 출력하는 스피커를 만든다.

2. 제작 기간: 2017.8.~2017.11.

3. 작품 제작 계획하기
가 회로 설계.

회로 이름 역할
변압기 220V 의 전압을 9V 의 전압으료 변압하여 회로를 정상적으로 작동시킬 수 있도록 도와줌.
브리지 정류 회로 정류 회로를 통해 들어온 반파 정류회로를 맥류 파형으로 바꾸어 정전압을 시키기에 안정되도록 한다.
LM2575 정전압
평활 회로를 통해 들어온 맥류 파형을 직류 파형으로 바꾸어 회로에 오작동이 생기지 않도록 한다.
안정화 회로
LM386 증폭회로 잭으로 들어오는 소규모 음악파형을 증폭시켜서 스피커로 출력시키는 회로.

나 동작 설명.
1) 전원 스위치를 켠다.
2) AUX 단자에 잭을 연결하고, MP3 등의 기구에 다른 잭을 연결한다.
3) 노래를 재생하면 재생한 노래가 스피커를 통해 나온다.
