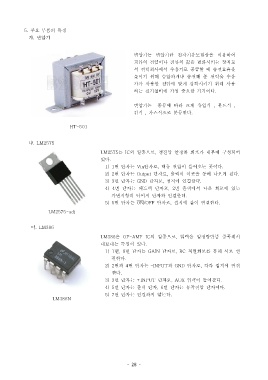

5. 주요 부품의 특징
가 변압기.

변압기는 변압기란 전자기유도현상을 이용하여
교류의 전압이나 전류의 값을 변화시키는 장치로

서 전력회사에서 수용가로 공급할 때 송전효율을
높이기 위해 승압하거나 송전해 준 전력을 수용
가가 사용할 전압에 맞게 강하시키기 위해 사용

하는 전기설비에 가장 중요한 기기이다.

변압기는 종류에 따라 크게 유입식 , 몰드식 ,

건식 , 가스식으로 분류한다.

HT-501

나. LM2575

LM2575 는 IC 의 일종으로 정전압 안정화 회로가 내부에 구성되어,
있다.
1) 1 번 단자는 Vin 단자로 맥류 전압이 들어오는 곳이다, .
2) 2 번 단자는 Output 단자로 출력이 이곳을 통해 나오게 된다, .
3) 3 번 단자는 GND 단자로 접지에 연결한다, .
4) 4 번 단자는 피드백 단자로, 2 번 출력에서 나온 회로에 있는
가변저항의 나머지 단자와 연결한다.
5) 5 번 단자는 ON/OFF 단자로 접지에 같이 연결한다, .
LM2575-adj

다. LM386

LM386 은 OP-AMP IC 의 일종으로 입력을 일정량만큼 증폭해서,
내보내는 특징이 있다.
1) 1 번, 8 번 단자는 GAIN 단자로, RC 직렬회로를 통해 서로 연
결한다.
2) 2 번과 4 번 단자는 INPUT– 과 GND 단자로 각각 접지에 연결,
한다.
3) 3 번 단자는 +INPUT 단자로, AUX 입력이 들어간다.
4) 5 번 단자는 출력 단자, 6 번 단자는 동작전압 단자이다.
5) 7 번 단자는 연결하지 않는다.
LM386N
