Page 62 - 1

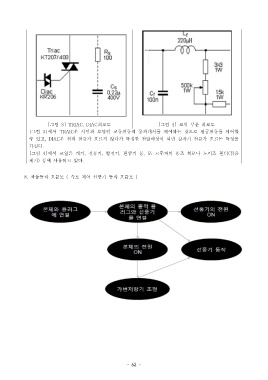

[ 그림 3] TRIAC, DIAC 회로도 [ 그림 4] 코일 부분 회로도
[ 그림 3] 에서 TRAIC 은 사인파 모양인 교류전류의 통과개시를 제어하는 것으로 평균전류를 제어할
수 있고, DIAC 은 전혀 전류가 흐르지 않다가 특정한 전압이상이 되면 갑자기 전류가 흐르는 특성을
가진다.
[ 그림 4] 에서 코일은 계기 전동기 발전기 변압기 등 또 고주파의 동조 회로나 노이즈 필터 잡음, , , , (
제거 등에 사용되고 있다) .

8. 작품동작 흐름도 ( 속도 제어 선풍기 동작 흐름도 )

- 62 -
