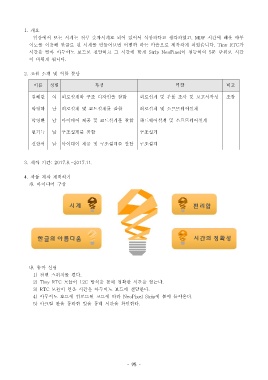

Page 95 - 1

1. 개요
일상에서 보는 시계는 전부 숫자시계로 되어 있어서 식상하다고 생각하였고, MDP 시간에 배운 아두
이노를 이용해 한글로 된 시계를 만들어보면 어떨까 하는 마음으로 제작하게 되었습니다. Tiny RTC 가
시간을 받아 아두이노 보드로 전달하고 그 시간에 맞게 Strip NeoPixel 이 점등하여 5 분 단위로 시간
이 바뀌게 됩니다.

2. 조원 소개 및 역할 분담

이름 성별 특징 역할 비고

김혜린 여 회로설계와 구조 디자인을 잘함 회로설계 및 부품 조사 및 보고서작성 조장

박영하 남 회로설계 및 코드설계를 잘함 회로설계 및 소프트웨어설계

박영환 남 아이디어 제공 및 코드설계를 잘함 하드웨어설계 및 소프트웨어설계

변기득 남 구조설계를 잘함 구조설계

신한서 남 아이디어 제공 및 구조설계를 잘함 구조설계

3. 제작 기간: 2017.8.~2017.11.

4. 작품 제작 계획하기
가 아이디어 구상.

나 동작 설명.
1) 전원 스위치를 켠다.
2) Tiny RTC 모듈이 12C 방식을 통해 정확한 시간을 얻는다.
3) RTC 모듈이 얻은 시간을 아두이노 보드에 전달한다.
4) 아두이노 보드에 업로드된 코드에 따라 NeoPixel Strip 에 불이 들어온다.
5) 아크릴 판을 통과한 빛을 통해 시간을 확인한다.

- 95 -
