Page 222 - 2

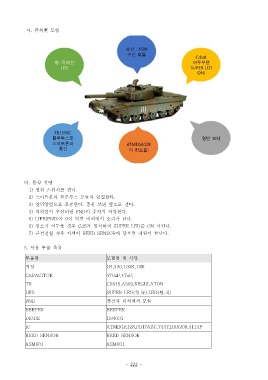

나 블록별 모형.

다 동작 설명.
1) 전원 스위치를 켠다.
2) 스마트폰과 블루투스 모듈과 연결한다.
3) 앞뒤양옆으로 조종한다 총을 쏘면 앞으로 간다. .
4) 적외선이 수신되면 FND 의 숫자가 하강한다.
5) LIFE(FND) 가 0 이 되면 비퍼에서 소리가 난다.
6) 장소가 어두울 경우 CdS 가 인식하여 SUPER LED 를 ON 시킨다.
7) 근접전일 경우 자석이 REED SENSOR 에 닿으면 게임이 끝난다.

5. 사용 부품 목록

부품명 모델명 및 사양
저항 1K,330,100K,10K

CAPACITOR 470uF,47uF,
TR C1815,A509,REGULATOR
LED SUPER LED( 청 녹, ),LED( 황 적, )

FND 정전식 터치센서 모듈
BEEPER BEEPER

DIODE 1N4001
IC ATMEGA128,FB155BC,7447,BA6208,4114P
REED SENSOR REED SENSOR

KSM601 KSM601

- 222 -
