바) Arduino Micro: 아두이노 레오나르도의 미니버전이다 아두이노와. Adafruit 팀과 협력해서
만든 보드로 기판이 작은 대신 칩이 몇 개 생략 되있기 때문에 가격이 저렴한
편이다.
사) Arduino LilyPad: 모양이 독특하게 생긴 이 보드는 이름과 같이 꽃처럼 생겼지만 의류용으로,
나온 별도의 제품이다 포트에 연결된 패드가 매우 널어서 전도성실을.
연결하여 꿰멜 수 있도록 디자인 되었다.

3) 아두이노를 이용한 제품들
최근에는 아두이노를 사물 인터넷(IoT) 에 사용한다 대표적인 예로는 화분 시계 에어컨 보일러. , , , ,
현관문 등이 있다.

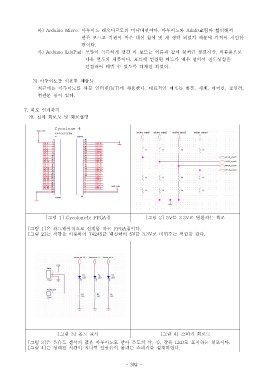

7. 회로 설계하기
가 전체 회로도 및 회로설명.

Cycolone 4
VCC_3.3V
EP4CE22C8N
J1 CON30
1 30
2 29
IO1_0 3 28 IO2_25
IO1_1 4 27 IO2_24
IO1_2 5 26 IO2_23
IO1_3 6 25 IO2_22
IO1_4 7 24 IO2_21
IO1_5 8 23 IO2_20
IO1_6 9 22 IO2_19
IO1_7 10 21 IO2_18
IO1_8 11 20 IO2_17
IO1_9 12 19 IO2_16
IO1_10 13 18 IO2_15
IO1_11 14 17 IO2_14
IO1_12 15 16 IO2_13
IO1_13 16 15 IO2_12
IO1_14 17 14 IO2_11
IO1_15 18 13 IO2_10
IO1_16 19 12 IO2_9
IO1_17 20 11 IO2_8
IO1_18 21 10 IO2_7
IO1_19 22 9 IO2_6
IO1_20 23 8 IO2_5
IO1_21 24 7 IO2_4
IO1_22 25 6 IO2_3
IO1_23 26 5 IO2_2
IO1_24 27 4 IO2_1 VCC_3.3V
IO1_25 28 3 IO2_0
29 2
30 1
J2
CON30
[ 그림 1] Cycolone4e FPGA 칩 [ 그림 2] 5V 를 3.3V 로 변환하는 회로
[ 그림 1] 은 하드웨어적으로 설계를 하는 FPGA 칩이다.
[ 그림 2] 는 저항을 이용하여 74245 를 대신하여 5V 를 3.3V 로 바꿔주는 역할을 한다.

[ 그림 3] 온도 표시 [ 그림 4] 스피커 회로도
[ 그림 3] 은 온습도 센서의 값을 아두이노로 받아 온도의 약 중 강을, , LED 로 표시하는 회로이다.
[ 그림 4] 는 정해진 시간이 지나면 알람음이 울리는 스피커를 설계하였다.
