Page 398 - 2

릴레이는 쉽게 말해 ON, OFF 가 있는 일종의 스위치 입니다' ' .
하지만 우리가 일반적으로 알고있는 불을 켜고 끌때 누르는 스위치와는 동작원리 가 다릅니다' ' .
우리가 일반적으로 접하는 스위치는 수동 으로' ' ON, OFF 해주지만 릴레이는 자동 으로, ' ' ON,OFF 할 수
있게끔 해주는 전자부품 입니다.
조금 더 전문적으로 말하자면 별도로 분리되어 흐르는 전기를 스위칭할 수 있는 신호 또는 펄스를 만들,
어 줍니다.
이러한 릴레이는 작동하기위해 필요한 전압은 낮지만 입력될 수 있는 전압은 높습니다, .

그렇기 때문에 릴레이는 흔히 낮은 전압 전류를 이용하여 더 높은 전압 전류를 제어하는데에 많이 사용합/ /
니다.

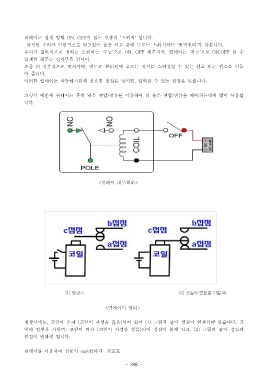

< 릴레이 내부회로>

< 릴레이의 원리>

평상시에는 코일이 소자 코일이 자성을 잃음 되어 있어, ( ) (1) 그림과 같이 접점이 연결되어 있습니다 코.
일에 전원을 가하면 코일이 여자 코일이 자성을 얻음 되어 접점이 붙게 되고, ( ) , (2) 그림과 같이 접점의
연결이 변하게 됩니다.

릴레이를 이용하여 선풍기 on/off 하기 회로도

- 398 -
