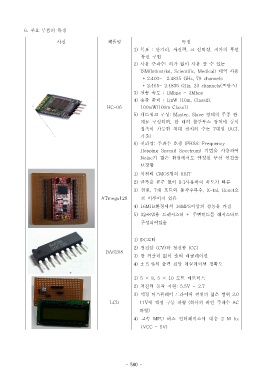

6. 주요 부품의 특징

사진 제품명 특징
1) 목표 : 단거리 저전력 고 신뢰성 저가의 무선, , ,
통신 구현
2) 사용 주파수 허가 없이 사용 할 수 있는:
ISM(Industrial, Scientific, Medical) 대역 사용
* 2.400- 2.4835 GHz, 79 channels
* 2.465- 2.4835 GHz, 23 channels( 프랑스)
3) 전송 속도 : 1Mbps ~ 3Mbps
4) 송출 출력 : 1mW (10m, Class2),
HC-06 100mW(100m Class1)
5) 네트워크 구성: Master, Slave 형태의 주종 관
계로 구성되며 한 대의 블루투스 장치에 동시,
접속이 가능한 최대 장치의 수는 7 대임 (ACL
기준)
6) 신뢰성 주파수 호핑: (FHSS: Frequency
Hopping Spread Spectrum) 기법을 사용하여
Noise 가 많은 환경에서도 안정된 무선 연결을
보장함

1) 저전력 CMOS 형의 8BIT
2) 클록을 분주 없이 1:1 사용하여 속도가 빠름
3) 전원, 7 개 포트와 동작주파수, X-tal, Reset 으
ATmega128 로 이루어져 있음
4) 16MHz 환경에서 16MPS 이상의 성능을 가짐

5) 32*8 범용 트렌지스터 + 주변컨트롤 레지스터로
구성되어있음

1) DC 모터
2) 정전압 (CV) 와 정전류 (CC)
BA6208
3) 광 커플러 없이 출력 레귤레이션
4) ± 5 % 의 출력 전압 레귤레이션 정확도

1) 5 × 8, 5 × 10 도트 매트릭스

2) 저전력 동작 지원: 5.5V ~ 2.7
3) 액정 디스플레이 드라이버 전원의 넓은 범위 3.0
LCD 11V 에 액정 구동 파형 하나의 라인 주파수( AC
파형)

4) 고속 MPU 버스 인터페이스에 대응 2 M hz
(VCC = 5V)
