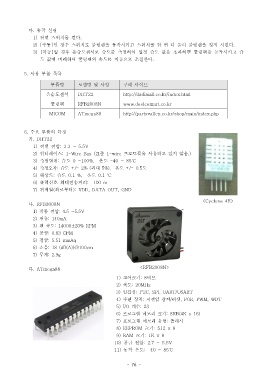

Page 76 - 2

다 동작 설명.
1) 전원 스위치를 켠다.
2) [ 수동 일 경우 스위치로 쿨링팬을 동작시키고 스위치를 한 번 더 눌러 쿨링팬을 정지 시킨다] .
3) [ 자동 일 경우 온습도센서로 습도를 측정하여 일정 습도 값을 초과하면 쿨링팬을 동작시키고 습]
도 값에 비례하여 쿨링팬의 속도를 자동으로 조절한다.

5. 사용 부품 목록

부품명 모델명 및 사양 구매 사이트

온습도센서 DHT22 http://dadimall.co.kr/index.html
쿨링팬 RFB2008N www.devicemart.co.kr

MICOM ATmega88 http://partsvalley.co.kr/shop/main/index.php

6. 주요 부품의 특징
가. DHT22
1) 전원 전압: 3.3 ~ 5.5V
2) 인터페이스: 1-Wire Bus ( 표준 1-wire 프로토콜을 사용하고 있지 않음.)
3) 측정범위 습도: 0 ~100%, 온도 -40 ~ 85'C
4) 측정오차 습도: +/- 2% ( 최대 5%), 온도 +/- 0.5 도
5) 해상도 습도: 0.1 %, 온도 0.1 'C
6) 출력신호 최대전송거리: 100 m
7) 핀배열 좌로부터( ): VDD, DATA OUT, GND

<Cyclone 4E>
나. RFB2008N
1) 작동 전압: 4.5 ~5.5V
2) 전류: 140mA
3) 팬 속도: 14000±20% RPM
4) 풍압: 0.83 CFM
5) 정압: 5.51 mmAq
6) 소음: 18 (dB(A))@100cm
7) 무게: 2.9g

다. ATmega88 <RFB2008N>
1) 코어크기: 8 비트
2) 속도: 20MHz
3) 연결성: I^2C, SPI, UART/USART
4) 주변 장치 저전압 감지 리셋: / , POR, PWM, WDT
5) I/O 개수: 23
6) 프로그램 메모리 크기: 8KB(4K x 16)
7) 프로그램 메모리 유형 플래시:
8) EEPROM 크기: 512 x 8
9) RAM 크기: 1K x 8
10) 공급 전압: 2.7 ~ 5.5V
11) 동작 온도: -40 ~ 85℃
