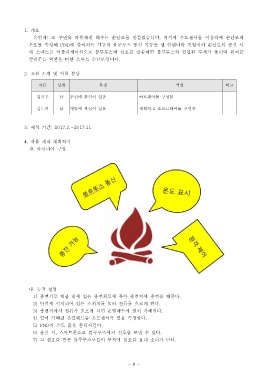

1. 개요
온열패드로 주변을 따뜻하게 해주는 손난로를 만들었습니다 여기에 온도센서를 이용하여 손난로의.
온도를 측정해 FND 에 출력하는 기능과 블루투스 통신 기능을 앱 인벤터와 결합시켜 손난로의 분실 시
에 스마트폰 어플리케이션으로 블루투스에 신호를 전송하면 블루투스와 연결된 부저가 울리며 위치를
알려주는 역할을 더한 스마트 손난로입니다.

2. 조원 소개 및 역할 분담

이름 성별 특징 역할 비고

김건우 남 조립에 관심이 있음 하드웨어를 구성함

김도현 남 개발에 관심이 있음 계획하고 소프트웨어를 구성함

3. 제작 기간: 2017.3.~2017.11.

4. 작품 제작 계획하기
가 아이디어 구상.

나 동작 설명.
1) 충전기로 제품 내에 있는 충전회로에 꽂아 충전지에 충전을 해준다.
2) 단면에 설치되어 있는 스위치를 눌러 전류를 흐르게 한다.
3) 충전지에서 전류가 흐르게 되면 온열패드에 열이 가해진다.
4) 열이 가해진 온열패드를 온도센서가 열을 측정한다.
5) FND 가 온도 값을 출력시킨다.
6) 분실 시 스마트폰으로 블루투스에서 신호를 보낼 수 있다, .
7) 그 신호를 받은 블루투스모듈이 부저에 신호를 보내 소리가 난다.
