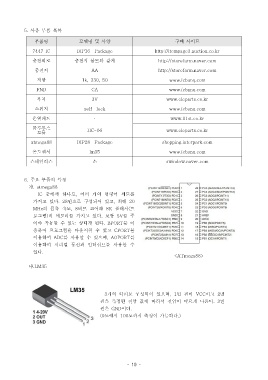

5. 사용 부품 목록

부품명 모델명 및 사양 구매 사이트

7447 IC DIP16 Package http://itempage3.auction.co.kr
충전회로 충전지 볼트와 같게 http://storefarm.naver.com

충전지 AA http://storefarm.naver.com

저항 1k, 330, 50 www.icbanq.com
FND CA www.icbanq.com

부저 3V www.eleparts.co.kr

스위치 self lock www.icbanq.com
온열패드 · www.11st.co.kr

블루투스 HC-06 www.eleparts.co.kr
모듈

atmega88 DIP28 Package shopping.interpark.com
온도센서 lm35 www.icbanq.com

스테인리스 소 swindow.naver.com

6. 주요 부품의 특징
가. atmega88
IC 중에서 하나로 여러 개의 명령어 세트를,
가지고 있다. 28 핀으로 구성되어 있고 최대, 20
MHz 의 클록 속도, 8 비트 코어와 8K 플래시 프(
로그램 의 메모리를 가지고 있다 보통) . 5V 를 주
어야 작동할 수 있는 상태가 된다. BPORT 를 이
용하여 프로그램을 다운시킬 수 있고 CPORT 를
이용하여 ADC 를 사용할 수 있으며, AOPORT 를
이용하여 시리얼 통신과 인터럽트를 사용할 수
있다.
<ATmega88>

나.LM35

3 개의 다리로 구성되어 있으며, 1 번 핀이 VCC 이고 2 번
핀은 측정된 전압 값에 따라서 전압이 다르게 나온다. 3 번
핀은 GND 이다.
(0 도에서 100 도까지 측정이 가능하다.)
