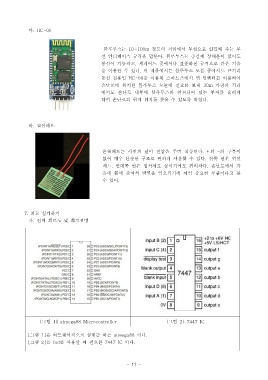

다. HC-06

블루투스는 10~100m 정도의 거리에서 무선으로 연결해 주는 무
선 인터페이스 규격을 말한다 블루투스는 중간에 장애물이 있어도.
통신이 가능하고 세계어느 곳에서나 표준화된 규격으로 같은 기술,
을 이용할 수 있다 이 제품에서는 블루투스 모듈 중에서도 근거리.
통신 전용인 HC-06 을 이용해 스마트폰에서 앱 인벤터를 이용하여
손난로에 위치한 블루투스 모듈에 신호를 보내 30m 가량의 거리
에서도 손난로 내부에 블루투스와 연결되어 있는 부저를 울리게
하여 손난로의 현재 위치를 찾을 수 있도록 하였다.

라 열선패드.

온열패드는 사진과 같이 전압을 주면 작동된다. + 와 – 의 구분이
없어 매우 단순한 구조로 편하게 사용할 수 있다 한쪽 면은 열선.
패드 반대쪽 면은 접착제로 붙이기에도 편리하다 손난로에서 가, .
운데 쯤에 붙여서 발열을 일으키기에 제일 중요한 부품이라고 볼
수 있다.

7. 회로 설계하기
가 전체 회로도 및 회로설명.

[ 그림 1] atmega88 Microcontroller [ 그림 2] 7447 IC

[ 그림 1] 은 하드웨어적으로 설계를 하는 atmega88 이다.
[ 그림 2] 는 fnd 를 사용할 때 필요한 7447 IC 이다.
