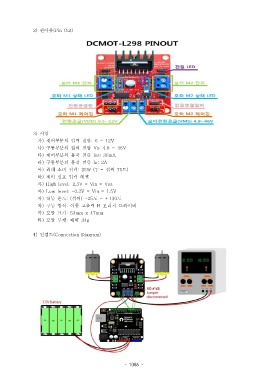

2) 핀아웃(Pin Out)

3) 사양
가 제어부분의 입력 전압) : 6 ~ 12V
나 구동부분의 입력 전압) Vs: 4.8 ~ 46V
다 제어부분의 동작 전류) Iss: 36mA
라 구동부분의 동작 전류) Io: 2A
마 최대 소비 전력) : 25W (T = 섭씨 75 도)
바 제어 신호 입력 레벨)
사) High level: 2.3V = Vin = Vss
아) Low level: -0.3V = Vin = 1.5V
자 작동 온도) : ( 섭씨) -25 도 ~ +130 도
차 구동 방식 이중 고출력) : H 브리지 드라이버
카 모듈 크기) : 53mm x 47mm
타 모듈 무게 대략) : 34g

4) 연결도(Connection Diagram)
