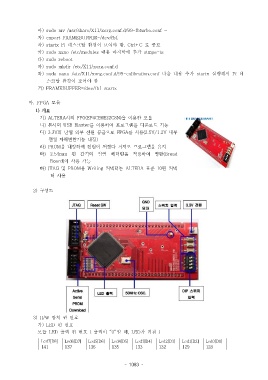

아) sudo mv /usr/share/X11/xorg.conf.d/99-fbturbo.conf ~
자) export FRAMEBUFFER=/dev/fb1
차) startx Pi 데스크탑 환경이 보여야 함. Ctrl+C 로 종료
카) sudo nano /etc/modules 내용 마지막에 추가 stmpe-ts
타) sudo reboot
파) sudo mkdir /etc/X11/xorg.conf.d
하) sudo nano /etc/X11/xorg.conf.d/99-calibration.conf 다음 내용 추가 startx 실행해서 Pi 데
스크탑 환경이 보여야 함
거) FRAMEBUFFER=/dev/fb1 startx

마. FPGA 모듈
1) 개요
가) ALTERA 사의 FPG(EP4CE6E22C8N) 을 이용한 모듈
나 본사의) USB Blaster 를 이용하여 프로그램을 다운로드 가능
다) 3.3V 의 단일 외부 전원 공금으로 FPGA 를 사용(2.5V/1.2V 내부
전원 자체변환기능 내장)
라) PROM 을 내장하여 전원이 꺼졌다 커져도 프로그램을 유지
마) 2.54mm 핀 간격의 일렬 헤더핀을 적용하여 빵판(Bread
Board) 에 사용 가능
바) JTAG 및 PROM 용 Writing 커넥터는 ALTERA 표준 10 핀 커넥
터 사용

2) 구성도

3) H/W 장치 핀 번호
가) LED 핀 번호
모듈 LED 출력 핀 번호 ( 출력이 “0” 일 때, LED 가 켜짐 )

Led7[D8] Led6[D7] Led5[D6] Led4[D5] Led3[D4] Led2[D3] Led1[D2] Led0[D1]
141 137 136 135 133 132 129 128
