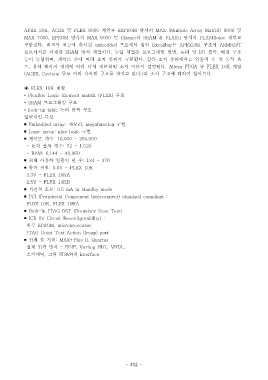

APEX 20K, ACEX 및 FLEX 8000 계열과 EEPROM 방식의 MAX (Multiple Array MatriX) 9000 및
MAX 7000, EPROM 방식의 MAX 5000 및 Classic 과 SRAM & FLASH 방식의 FLASHlogic 계열로
구분된다 비교적 최근에 출시된. embedded 프로세서 칩인 Excalibur 는 APEX20K 구조에 ARM922T
프로세서를 탑재한 SRAM 방식 계열이다 동일 계열은 프로그래밍 방법 논리 및. , I/O 블록 배선 구조,
등이 동일하며 게이트 수에 따라 소자 종류가 구분된다 같은 소자 종류에서는 입출력 수 및 동작 속, .
도 칩의 패키지 형태에 따라 다시 세분화된 소자 이름이 결정된다, . Altera FPGA 중 FLEX 10K 계열
(ACEX, Cyclone 등도 이와 유사한 구조를 가지고 있다 의 소자 구조에 대하여 알아본다.) .

◉ FLEX 10K 계열
• Flexible Logic Element matriX (FLEX) 구조
• SRAM 프로그래밍 구조
• look-up table 논리 블록 구조
일반적인 특성
￭ Embedded array: 메모리, megafunction 구현
￭ Logic array: glue logic 구현
￭ 게이트 개수: 10,000 - 250,000
- 논리 블록 개수: 72 - 1,520
- RAM: 6,144 - 40,960
￭ 최대 사용자 입출력 핀 수: 134 - 470
￭ 동작 전원: 5.0V - FLEX 10K
3.3V - FLEX 10KA
2.5V - FLEX 10KB
￭ 저전력 소모: 0.5 mA in standby mode
￭ PCI (Peripheral Component Interconnect) standard compliant :
FLEX 10K, FLEX 10KA
￭ Built-In JTAG BST (Boundary Scan Test)
￭ ICR (In Circuit Reconfigurability) :
외부 EPROM, microprocessor,
JTAG (Joint Test Action Group) port
￭ 설계 툴 지원: MAX+Plus II, Quartus
설계 입력 방식 - EDIF, Verilog HDL, VHDL,
스키매틱 그외, EDA 와의 interface
