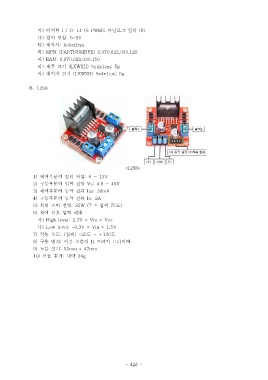

Page 426 - 3-2

가 디지털) I / O: 14 (6 PWM); 아날로그 입력 (8)
나 입력 전압) : 5-9V
다 제작사) : RobotDyn
라) MPN (PARTNUMBER) 6,970,622,930,129
마) EAN: 6,970,622,930,150
바 제품 크기) (LXWXH) 9x4x1cm; 5g
사 패키지 크기) (LXWXH) 9x4x1cm; 5g

라. L298

<L298>
1) 제어부분의 입력 전압: 6 ~ 12V
2) 구동부분의 입력 전압 Vs: 4.8 ~ 46V
3) 제어부분의 동작 전류 Iss: 36mA
4) 구동부분의 동작 전류 Io: 2A
5) 최대 소비 전력: 25W (T = 섭씨 75 도)
6) 제어 신호 입력 레벨
가) High level: 2.3V = Vin = Vss
나) Low level: -0.3V = Vin = 1.5V
7) 작동 온도: ( 섭씨) -25 도 ~ +130 도
8) 구동 방식 이중 고출력: H 브리지 드라이버
9) 모듈 크기: 53mm x 47mm
10) 모듈 무게 대략: 34g

- 426 -
