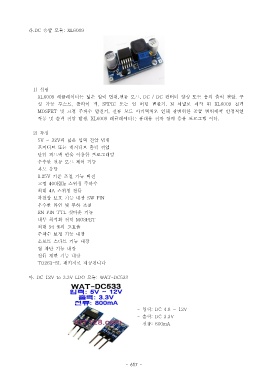

Page 617 - 3-2

라.DC 승압 모듈: XL6009

1) 설명
XL6009 레귤레이터는 넓은 입력 범위 전류 모드, , DC / DC 컨버터 양성 또는 음의 출력 전압 구.
성 가능 부스트, 플라이 백, SEPIC 또는 인 버팅 변환기. N 채널로 제작 된 XL6009 전력
MOSFET 및 고정 주파수 발진기 전류 모드 아키텍처로 인해 광범위한 공급 범위에서 안정적인,
작동 및 출력 전압 발생. XL6009 레귤레이터는 휴대용 전자 장비 응용 프로그램 이다.

2) 특징
5V ~ 32V 의 넓은 입력 전압 범위
포지티브 또는 네거티브 출력 전압
단일 피드백 핀을 이용한 프로그래밍
우수한 전류 모드 제어 기능
과도 응답
1.25V 기준 조절 가능 버전
고정 400KHz 스위칭 주파수
최대 4A 스위칭 전류
과전압 보호 기능 내장 SW PIN
우수한 라인 및 부하 조절
EN PIN TTL 셧다운 기능
내부 최적화 전력 MOSFET
최대 94 % 의 고효율
주파수 보정 기능 내장
소프트 스타트 기능 내장
열 차단 기능 내장
전류 제한 기능 내장
TO263-5L 패키지로 제공됩니다

마. DC 12V to 3.3V LDO 모듈: WAT-DC533

- 입력: DC 4.8 ~ 12V
- 출력: DC 3.3V
- 전류: 800mA
