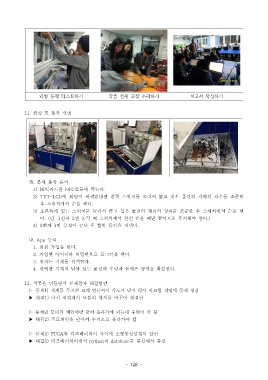

Page 728 - 3-2
P. 728
외형 동작 테스트하기 작품 전체 고장 수리하기 보고서 작성하기
11. 완성 및 동작 설명
가 본체 동작 순서.
1) NFC 카드를 NFC 모듈에 찍는다.
2) TFT-LCD 에 화면이 바뀌었다면 왼쪽 스위치를 눌러서 뽑고 싶은 물건의 자리의 좌우를 조준한
후 스위치에서 손을 뗀다.
3) 오른쪽에 있는 스위치를 눌러서 뽑고 싶은 물건의 자리의 상하를 조준한 후 스위치에서 손을 뗀
다. ( 단, 1 번과 2 번 동작 때 스위치에서 한번 손을 떼면 끝이므로 주의해야 한다.)
4) 2 번과 3 번 동작이 끝난 후 뽑힌 물건을 꺼낸다.
나. App 동작
1. 회원 가입을 한다.
2. 가입한 아이디와 비밀번호로 로그인을 한다.
3. 원하는 기계를 선택한다.
4. 선택한 기계의 남아 있는 물건의 수량과 들어온 금액을 확인한다.
12. 작품을 만들면서 문제점과 해결방안
▷ 문제1) 기계를 무조건 크게 만들어서 각도가 맞지 않아 아크릴 작업에 문제 생김
▶ 해결1) 다시 작업해서 모듈의 배치를 바꾸어 해결함
▷ 문제2) 모터가 체인이랑 같이 올라가야 되는데 수평이 안 됨
▶ 해결2) 프로파일을 달아서 수직으로 올라가야 됨
▷ 문제3) FPGA 와 라즈베리파이 사이에 소켓통신연결이 안됨
▶ 해결3) 라즈베리파이에서 python 과 database 를 통신해서 통신
