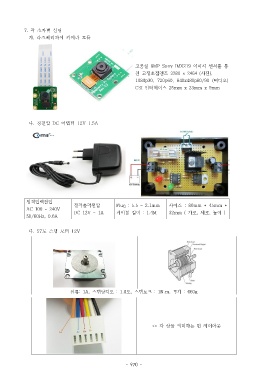

7. 각 소자별 설명
가 라즈베리파이 카메라 모듈.

고품질 8MP Sony IMX219 이미지 센서를 통
한 고정초점렌즈 3280 x 2464 ( 사진),
1080p30, 720p60, 640x480p60/90 ( 비디오)
CSI 인터페이스 25mm x 23mm x 9mm

나 정전압. DC 어뎁터 12V 1.5A

정격입력전압 정격출력전압 Plug : 5.5 ~ 2.1mm 사이즈 : 80mm * 45mm *
AC 100 ~ 240V DC 12V – 1A 케이블 길이 : 1.4M 32mm ( 가로 세로 높이, , )
50/60Hz, 0.6A

다. 57 도 스텝 모터 12V

전류: 1A, 스텝당각도 : 1.8 도 스텝토크, : 1N.m, 무게 : 660g

<= 각 상을 의미하는 핀 레이아웃
