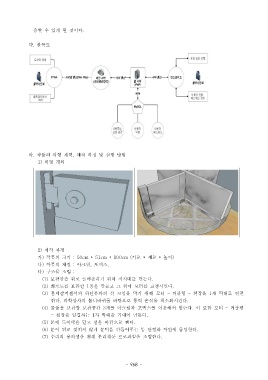

Page 968 - 3-2

용할 수 있게 될 것이다.

다 블록도.

라 작품의 외형 계획 제작 과정 및 실행 방법. ,
1) 외형 계획

2) 제작 과정
가 작품의 크기) : 50cm * 51cm * 100cm ( 가로 * 세로 * 높이)
나 작품의 재질) : 아크릴 포맥스, ,
다 구조물 조립) :
(1) 보관함을 위로 들어올리기 위해 지지대를 만든다.
(2) 회로도를 보관할 1 층을 만들고 그 위에 모터를 고정시킨다.
(3) 물체감지센서와 하단부와의 선 꼬임을 막기 위해 모터 – 커플링 – 천장을 1 자 막대로 연결
한다 과학상자의 톱니바퀴를 바탕으로 동력 손실을 최소화시킨다. .
(4) 물품을 보관할 보관공간 3 개를 아크릴과 포멕스를 이용해서 만든다 이 또한 모터. – 커플링
- 천장을 연결하는 1 자 막대을 기대어 만든다.
(5) 문에 도어락을 달고 선을 바깥으로 뺸다.
(6) 문이 뒤로 젖히지 않게 문턱을 만들어주는 등 안정화 작업에 돌입한다.
(7) 수리의 용의성을 위해 분리해둔 프로파일을 조립한다.

- 968 -
