가 부하에 연결된다.

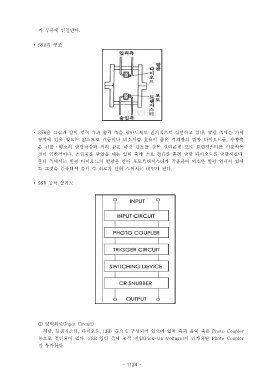

• SSR 의 구조

• SSR 은 그림과 같이 입력 측과 출력 측을 광반도체로 전기적으로 절연하고 있다 발광 측에는 가시.
영역에 있을 필요는 없으므로 갈륨이나 비소처럼 효율이 좋은 적외광의 발광 다이오드를 수광측,
은 갈륨 비소의 발광파장과 거의 같은 파장 감도를 갖는 실리콘계 포토 트랜지스터를 사용하는ㆍ
것이 일반적이다 스위치를 닫았을 때는 입력 측에 소요 전류를 흘려 발광 다이오드를 발광시킨다. .
출력 측에서는 발광 다이오드의 발광을 받아 포토트랜지스터가 작용하여 미소한 발광 입력이 있어
도 그것을 증폭해서 출력 측 회로가 닫혀 스위치는 OFF 가 된다.

• SSR 동작 블록도

① 입력회로(Input Circuit)
저항 트랜지스터 다이오드, , , LED 등으로 구성되어 있으며 입력 측과 출력 측은 Photo Coupler
등으로 절연되어 있다. SSR 입력 측에 동작 전압(Pick-Up Voltage) 이 인가되면 Photo Coupler
가 동작한다.

- 1124 -
