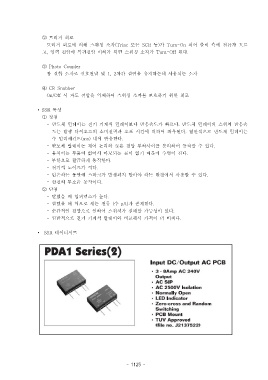

② 트리거 회로
트리거 회로에 의해 스위칭 소자(Triac 또는 SCR 등 가) Turn-On 되어 출력 측에 전류가 흐르
고 입력 전압이 복귀전압 이하가 되면 스위칭 소자가, Turn-Off 된다.

③ Photo Coupler
광 결합 소자로 신호전달 및 1, 2 차간 절연을 유지하는데 사용되는 소자

④ CR Snubber
On/Off 시 과도 전압을 억제하여 스위칭 소자를 보호하기 위한 회로

• SSR 특성
① 장점
- 반도체 릴레이는 전기 기계식 릴레이보다 반응속도가 빠르다 반도체 릴레이의 스위치 반응속.
도는 발광 다이오드의 소비전력과 오프 시간에 의하여 좌우된다 일반적으로 반도체 릴레이는.
수 밀리세컨드(ms) 내에 반응한다.
- 반도체 릴레이는 제어 논리와 높은 전압 부하사이를 분리하여 동작할 수 있다.
- 움직이는 부품이 없어서 마모되는 곳이 없기 때문에 수명이 길다.
- 무한으로 깔끔하게 동작한다.
- 전기적 노이즈가 적다.
- 턴온하는 동안에 스파크가 발생되지 말아야 하는 환경에서 사용할 수 있다.
- 완전히 무소음 동작이다.
② 단점
- 닫혔을 때 임피던스가 높다.
- 열렸을 때 역으로 새는 전류 수( µA) 가 존재한다.
- 순간적인 전압으로 인하여 스위치가 실패할 가능성이 있다.
- 일반적으로 전기 기계식 릴레이와 비교해서 가격이 더 비싸다.

• SSR 데이터시트
