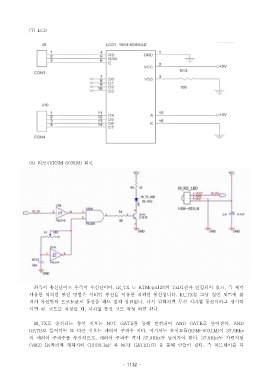

(7) LCD
(8) 리모컨(KSM 603LM) 회로
좌측이 송신단이고 우측이 수신단이다. IR_TX 는 ATMega128 의 TxD1 핀과 연결되어 있고 즉 제가,
사용한 적외선 통신 방법은 시리얼 통신을 이용한 적외선 통신입니다. IR_TX 를 그냥 일반 포트에 물
려서 자신만의 프로토콜로 통신을 해도 전혀 상관없다 다시 말하자면 무선 시리얼 통신이라고 생각하.
시면 됨 코드를 작성할 때 시리얼 통신 코드 작성 하면 된다. , .
IR_TX 로 송신되는 송신 신호는 NOT GATE 를 통해 반전되어 AND GATE 로 들어간다. AND
GATE 로 들어가는 또 다른 신호는 캐리어 주파수 이다 여기서는 수신모듈. (KSM-603LM) 이 37.9Khz
의 캐리어 주파수를 수신하므로 캐리어 주파수 역시, 37.9Khz 가 들어가야 한다. 37.9Khz 는 가변저항
(VR2) 1K 짜리와 캐패시터 (104)0.1uF 과 NOT GATE(U7) 을 통해 만들어 진다 즉 하드웨어를 다.
