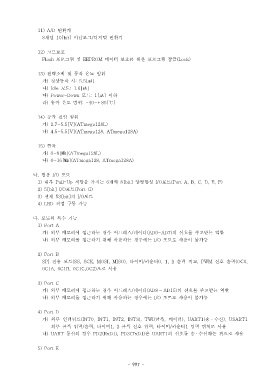

11) A/D 변환기
8 채널 10[bit] 아날로그 디지털 변환기/

12) 코드보호
Flash 프로그램 및 EEPROM 데이터 보호를 위한 프로그램 잠금(Lock)

13) 전력소비 및 동작 온도 범위
가 정상동작 시) : 5.5[ ]㎃
나) Idle 모드: 1.6[㎃ ]
다) Power-Down 모드: 1[ ]㎂ 이하
라 동작 온도 범위) : -40~+85[ ]℃

14) 동작 전압 범위
가) 2.7~5.5[V](ATmega128L)
나) 4.5~5.5[V](ATmega128, ATmega128A)

15) 클록
가) 0~8[ ](ATmega128L)㎒
나) 0~16[ ](ATmega128, ATmega128A)㎒

나 범용. I/O 포트
1) 내부 Pull-Up 저항을 가지는 6 개의 8[bit] 양방향성 I/O 포트(Port A, B, C, D, E, F)
2) 5[bit] I/O 포트(Port G)
3) 전체 53[bit] 의 I/O 포트
4) LED 직접 구동 가능

다 포트의 특수 기능.
1) Port A
가 외부 메모리에 접근하는 경우 어드레스 데이터) / (AD0~AD7) 의 신호를 주고받는 역할
나 외부 메모리를 접근하기 위해 사용하는 경우에는) I/O 포트로 사용이 불가능

2) Port B
SPI 전용 포트(SS, SCK, MOSI, MISO), 타이머 카운터/ 0, 1, 2 출력 비교, PWM 신호 출력(OC0,
0C1A, 0C1B, 0C1C,OC2) 으로 사용

3) Port C
가 외부 메모리에 접근하는 경우 어드레스 데이터) / (AD8 ~ AD15) 의 신호를 주고받는 역할
나 외부 메모리를 접근하기 위해 사용하는 경우에는) I/O 포트로 사용이 불가능

4) Port D
가 외부 인터럽트) (INT0, INT1, INT2, INT3), TWI( 클록 데이터, ), UART1( 송ㆍ 수신), USART1
외부 클록 입력 출력 타이머/ , 1, 2 클록 신호 입력 타이머 카운터, / 1 입력 캡처로 사용
나) UART 통신의 경우 PD2(RxD1), PD3(TxD1) 은 UART1 의 신호를 송 · 수신하는 핀으로 사용

5) Port E
