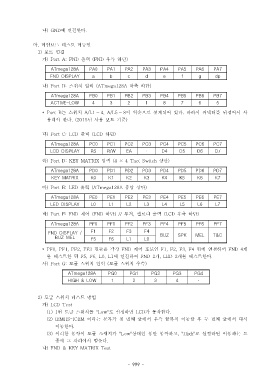

나) GND 에 연결한다.

마 메인보드 테스트 매뉴얼.
1) 포트 연결
가) Port A: FND 출력 (FND 우측 하단)
ATmega128A PA0 PA1 PA2 PA3 PA4 PA5 PA6 PA7
FND DISPLAY a b c d e f g dp

나) Port B: 스위치 입력 (ATmega128A 좌측 하단)

ATmega128A PB0 PB1 PB2 PB3 PB4 PB5 PB6 PB7
ACTIVE-LOW 4 3 2 1 8 7 6 5
* Port B 는 스위치 A/L1 ~ 4, A/L5 ~ 이 역순으로 설계되어 있다 따라서 커넥터를 뒤집어서 사8 .
용해야 한다. (2015 년 사용 보드 기준)

다) Port C: LCD 출력 (LCD 하단)

ATmega128A PC0 PC1 PC2 PC3 PC4 PC5 PC6 PC7
LCD DISPLAY RS R/W EA ․ D4 D5 D6 D7

라) Port D: KEY MATRIX 입력 (4 × 4 Tact Switch 상단)

ATmega128A PD0 PD1 PD2 PD3 PD4 PD5 PD6 PD7
KEY MATRIX K0 K1 K2 K3 K4 K5 K6 K7
마) Port E: LED 출력 (ATmega128A 중앙 상단)

ATmega128A PE0 PE1 PE2 PE3 PE4 PE5 PE6 PE7
LED DISPLAY L0 L1 L2 L3 L4 L5 L6 L7

바) Port F: FND 제어 (FND 하단) // 부저 멜로디 출력, (LCD 우측 하단)
ATmega128A PF0 PF1 PF2 PF3 PF4 PF5 PF6 PF7

FND DISPLAY / F1 F2 F3 F4 BUZ SPK MEL T&C
BUZ MEL F5 F6 L1 L0

* PF0, PF1, PF2, PF3 핀들은 각각 FND 제어 포트인 F1, F2, F3, F4 핀에 연결하여 FND 4 개
를 테스트한 뒤 F5, F6, L0, L1 에 연결하여 FND 2 개, LED 2 개를 테스트한다.
사) Port G: 토글 스위치 입력 토글 스위치 우측( )

ATmega128A PG0 PG1 PG2 PG3 PG4
HIGH & LOW 1 2 3 4 ․

2) 토글 스위치 테스트 방법
가) LCD Test
(1) 1 번 토글 스위치를 "Low" 로 설정하면 LCD 가 동작한다.
(2) IEMHS-ICEM 이라는 문자가 첫 번째 줄에서 우측 끝까지 이동한 후 두 번째 줄에서 다시
이동한다.
(3) 이러한 동작이 토글 스위치가 "Low" 상태인 동안 동작하고, "High" 로 설정하면 이동하는 도
중에 그 자리에서 멈춘다.
나) FND & KEY MATRIX Test
