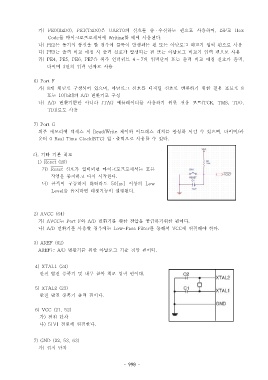

가) PE0(RxD0), PE1(TxD0) 은 UART0 의 신호를 송 · 수신하는 핀으로 사용하며, ISP 로 Hex
Code 를 마이크로프로세서에 Writing 할 때에 사용된다.
나) PE2 는 동기식 통신을 할 경우에 클록이 발생되는 핀 또는 아날로그 비교기 입력 핀으로 사용
다) PE3 는 출력 비교 매칭 시 출력 신호가 발생되는 핀 또는 아날로그 비교기 입력 핀으로 사용
라) PE4, PE5, PE6, PE7 은 외부 인터럽트 4 ~ 의 입력단자 또는 출력 비교 매칭 신호가 출력7 ,
타이머 3 번의 입력 단자로 사용

6) Port F
가) 8 개 채널로 구성되어 있으며 아날로그 신호를 디지털 신호로 변환하기 위한 전용 포트로, 8
또는 10[bit] 의 A/D 변환기로 구성
나) A/D 변환기뿐만 아니라 JTAG 에뮬레이터를 사용하기 위한 전용 포트(TCK, TMS, TDO,
TDI) 로도 사용

7) Port G
외부 메모리에 액세스 시 Read/Write 제어와 어드레스 래치를 활성화 시킬 수 있으며 타이머 카, /
운터 0 Real Time Clock(RTC) 입 출력으로 사용할 수 있다.ㆍ

라 기타 기본 회로.
1) Reset (20)
가) Reset 신호가 입력되면 마이크로프로세서는 모든
작업을 중지하고 다시 시작한다.
나) 클록이 구동하지 않더라도 50[ ]㎱ 이상의 Low
Level 을 유지하면 리셋기능이 실행된다.

2) AVCC (64)
가) AVCC 는 Port F 와 A/D 변환기를 위한 전압을 공급하기위한 핀이다.
나) A/D 변환기를 사용할 경우에는 Low-Pass Filter 를 통해서 VCC 에 연결해야 한다.

3) AREF (62)
AREF 는 A/D 변환기를 위한 아날로그 기준 전압 핀이다.

4) XTAL1 (24)
반전 발진 증폭기 및 내부 클록 회로 입력 핀이다.

5) XTAL2 (23)
반전 발진 증폭기 출력 핀이다.

6) VCC (21, 52)
가 전원 단자)
나) 5[V] 전원에 연결한다.

7) GND (22, 53, 63)
가 접지 단자)
