Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ 하드웨어 구성

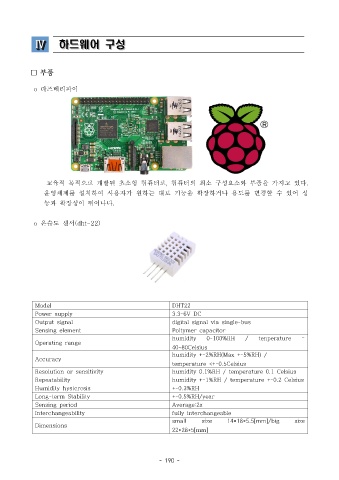

Ⅳ 하드웨어 구성

□ 부품

o 라즈베리파이

교육적 목적으로 개발된 초소형 컴퓨터로 컴퓨터의 최소 구성요소와 부품을 가지고 있다, .

운영체제를 설치하여 사용자가 원하는 대로 기능을 확장하거나 용도를 변경할 수 있어 성
능과 확장성이 뛰어나다.

o 온습도 센서(dht-22)

Model DHT22
Power supply 3.3-6V DC
Output signal digital signal via single-bus
Sensing element Poltymer capacitor
humidity 0-100%RH / tenperature –
Operating range
40~80Celsius
humidity +-2%RH(Max +-5%RH) /
Accuracy
temperature <+-0.5Celsius
Resolution or sensitivity humidity 0.1%RH / temperature 0.1 Celsius
Repeatability humidity +-1%RH / temperature +-0.2 Celsius
Humidity hysteresis +-0.3%RH
Long-term Stability +-0.5%RH/year
Sensing period Average:2s
Interchangeability fully interchangeable
small size 14*18*5.5[mm]/big size
Dimensions
22*28*5[mm]

- 190 -
