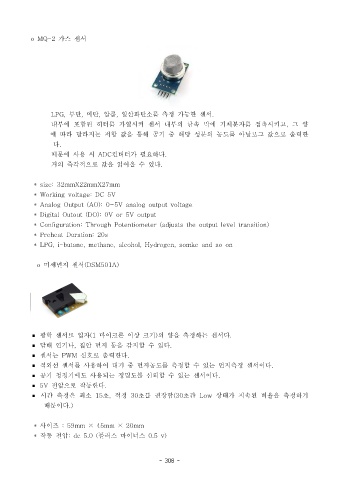

o MQ-2 가스 센서

LPG, 부탄 메탄 알콜 일산화탄소를 측정 가능한 센서, , , .
내부에 포함된 히터를 가열시켜 센서 내부의 금속 막에 기체분자를 접촉시키고 그 양 ,

에 따라 달라지는 저항 값을 통해 공기 중 해당 성분의 농도를 아날로그 값으로 출력한
다.
때문에 사용 시 ADC 컨버터가 필요하다.
거의 즉각적으로 값을 읽어올 수 있다.

* size: 32mmX22mmX27mm
* Working voltage: DC 5V
* Analog Output (AO): 0~5V analog output voltage
* Digital Outout (DO): 0V or 5V output
* Configuration: Through Potentiometer (adjusts the output level transition)

* Preheat Duration: 20s
* LPG, i-butane, methane, alcohol, Hydrogen, somke and so on

o 미세먼지 센서(DSM501A)

◾ 광학 센서로 입자(1 마이크론 이상 크기 의 양을 측정하는 센서다) .

◾ 담배 연기나 집안 먼지 등을 감지할 수 있다, .
◾ 센서는 PWM 신호로 출력한다.
◾ 적외선 센서를 사용하여 대기 중 먼지농도를 측정할 수 있는 먼지측정 센서이다.
◾ 공기 청정기에도 사용되는 정밀도를 신뢰할 수 있는 센서이다.

◾ 5V 전압으로 작동한다.
◾ 시간 측정은 최소 15 초 적정 , 30 초를 권장함(30 초간 Low 상태가 지속된 비율을 측정하기
때문이다.)

* 사이즈 : 59mm × 45mm × 20mm
* 작동 전압: dc 5.0 ( 플러스 마이너스 0.5 v)
