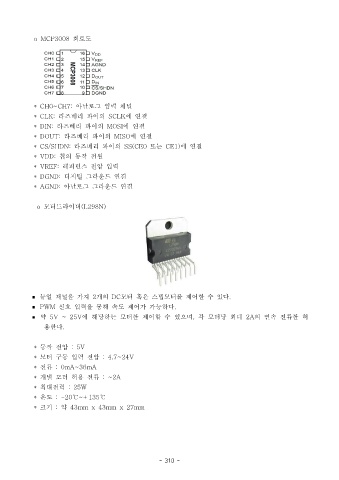

o  MCP3008   회로도













              *  CH0~CH7:   아날로그  입력  채널
              *  CLK:  라즈베리  파이의  SCLK       에  연결
              *  DIN:   라즈베리  파이의  MOSI     에  연결
              *  DOUT:  라즈베리  파이의  MISO        에  연결
              *  CS/SHDN:  라즈베리  파이의  SS(CE0          또는  CE1)  에  연결

              *  VDD:   칩의  동작  전원
              *  VREF:  레퍼런스  전압  입력
              *  DGND:  디지털  그라운드  연결
              *  AGND:  아날로그  그라운드  연결


                o   모터드라이버(L298N)

















            ◾ 듀얼  채널을  가져  개의 2         DC 모터  혹은  스텝모터를  제어할  수  있다.
            ◾  PWM    신호  입력을  통해  속도  제어가  가능하다.
            ◾  약  5V  ~  25V  에  해당하는  모터를  제어할  수  있으며 각  모터당  최대 ,                   2A 의  연속  전류를  허

                용한다.


              *  동작  전압  :  5V

              *  모터  구동  입력  전압  :  4.7~24V
              *  전류  :  0mA~36mA
              *  개별  모터  허용  전류  :  ~2A
              *  최대전력  :  25W
              *  온도  :  -20 ~+135℃  ℃

              *  크기  약 :   43mm  x  43mm  x  27mm
