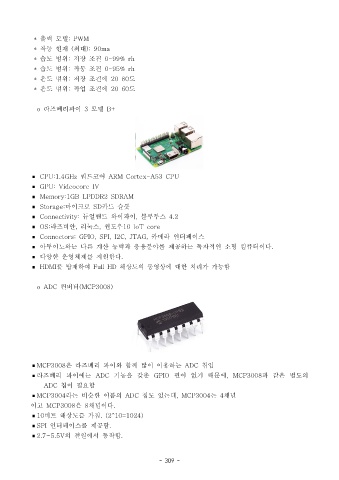

Page 297 - 2020학년도 MDP과제발표회 자료집 (통신과) (3)

* 출력 모델: PWM
* 작동 현재 최대( ): 90ma
* 습도 범위 저장 조건 : 0-99% rh
* 습도 범위 작동 조건 : 0-95% rh

* 온도 범위 저장 조건에 : 20 80 도
* 온도 범위 작업 조건에 : 20 60 도

o 라즈베리파이 3 모델 B+

◾ CPU:1.4GHz 쿼드코어 ARM Cortex-A53 CPU
◾ GPU: Videocore IV
◾ Memory:1GB LPDDR2 SDRAM
◾ Storage: 마이크로 SD 카드 슬롯
◾ Connectivity: 듀얼밴드 와이파이 블루투스 , 4.2

◾ OS: 라즈비안 리눅스 윈도우, , 10 loT core
◾ Connectors: GPIO, SPI, I2C, JTAG, 카메라 인터페이스
◾ 아두이노와는 다른 계산 능력과 응용분야를 제공하는 독자적인 소형 컴퓨터이다.
◾ 다양한 운영체제를 지원한다.

◾ HDMI 를 탑재하여 Full HD 해상도의 동영상에 대한 처리가 가능함

o ADC 컨버터(MCP3008)

◾ MCP3008 은 라즈베리 파이와 함께 많이 이용하는 ADC 칩임
◾ 라즈베리 파이에는 ADC 기능을 갖춘 GPIO 핀이 없기 때문에, MCP3008 과 같은 별도의

ADC 칩이 필요함
◾ MCP3004 라는 비슷한 이름의 ADC 칩도 있는데, MCP3004 는 채널4
이고 MCP3008 은 채널이다8 .
◾ 10 비트 해상도를 가짐. (2^10=1024)
◾ SPI 인터페이스를 제공함.
◾ 2.7~5.5V 의 전원에서 동작함.
