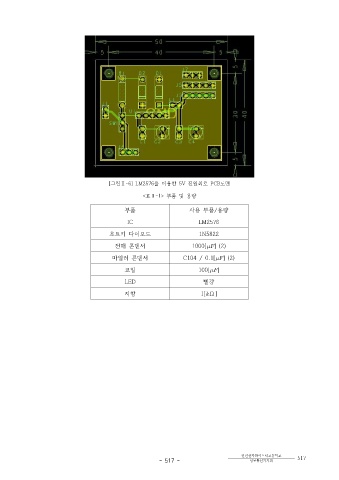

[ 그림 -6] LM2576Ⅱ 을 이용한 5V 전원회로 PCB 도면

< 표 -1> Ⅱ 부품 및 용량

부품 사용 부품 용량/

IC LM2576
초트키 다이오드 1N5822

전해 콘덴서 1000[] (2)

마일러 콘덴서 C104 / 0.1[] (2)
코일 100[]

LED 빨강

저항 1[Ω]
