6. 회로 설계하기
가. 전체 회로도

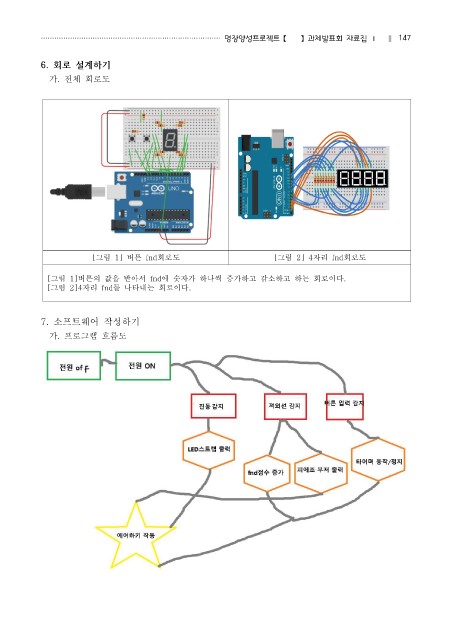

[그림 1] 버튼 fnd회로도 [그림 2] 4자리 fnd회로도

[그림 1]버튼의 값을 받아서 fnd에 숫자가 하나씩 증가하고 감소하고 하는 회로이다.
[그림 2]4자리 fnd를 나타내는 회로이다.

7. 소프트웨어 작성하기
가. 프로그램 흐름도
