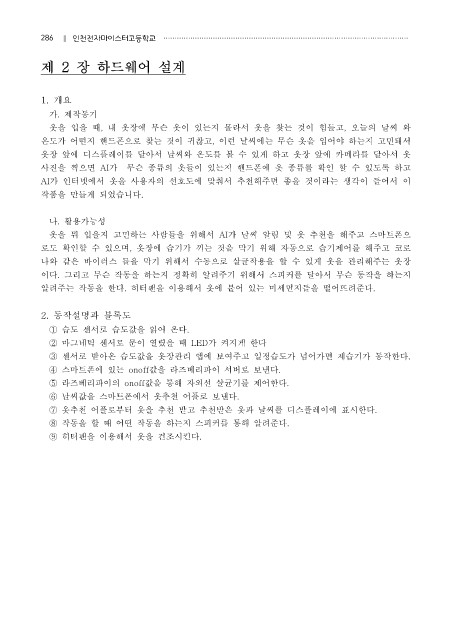

제 2 장 하드웨어 설계

1. 개요
가. 제작동기
옷을 입을 때, 내 옷장에 무슨 옷이 있는지 몰라서 옷을 찾는 것이 힘들고, 오늘의 날씨 와
온도가 어떤지 핸드폰으로 찾는 것이 귀찮고, 이런 날씨에는 무슨 옷을 입어야 하는지 고민돼서

옷장 앞에 디스플레이를 달아서 날씨와 온도를 볼 수 있게 하고 옷장 앞에 카메라를 달아서 옷
사진을 찍으면 AI가 무슨 종류의 옷들이 있는지 핸드폰에 옷 종류를 확인 할 수 있도록 하고
AI가 인터넷에서 옷을 사용자의 선호도에 맞춰서 추천해주면 좋을 것이라는 생각이 들어서 이
작품을 만들게 되었습니다.

나. 활용가능성
옷을 뭐 입을지 고민하는 사람들을 위해서 AI가 날씨 알림 및 옷 추천을 해주고 스마트폰으
로도 확인할 수 있으며, 옷장에 습기가 끼는 것을 막기 위해 자동으로 습기제어를 해주고 코로
나와 같은 바이러스 들을 막기 위해서 수동으로 살균작용을 할 수 있게 옷을 관리해주는 옷장
이다. 그리고 무슨 작동을 하는지 정확히 알려주기 위해서 스피커를 달아서 무슨 동작을 하는지

알려주는 작동을 한다. 히터팬을 이용해서 옷에 붙어 있는 미세먼지들을 떨어뜨려준다.

2. 동작설명과 블록도

① 습도 센서로 습도값을 읽어 온다.
② 마그네틱 센서로 문이 열렸을 때 LED가 켜지게 한다
③ 센서로 받아온 습도값을 옷장관리 앱에 보여주고 일정습도가 넘어가면 제습기가 동작한다.
④ 스마트폰에 있는 onoff값을 라즈베리파이 서버로 보낸다.
⑤ 라즈베리파이의 onoff값을 통해 자외선 살균기를 제어한다.
⑥ 날씨값을 스마트폰에서 옷추천 어플로 보낸다.

⑦ 옷추천 어플로부터 옷을 추천 받고 추천받은 옷과 날씨를 디스플레이에 표시한다.
⑧ 작동을 할 때 어떤 작동을 하는지 스피커를 통해 알려준다.
⑨ 히터팬을 이용해서 옷을 건조시킨다.
