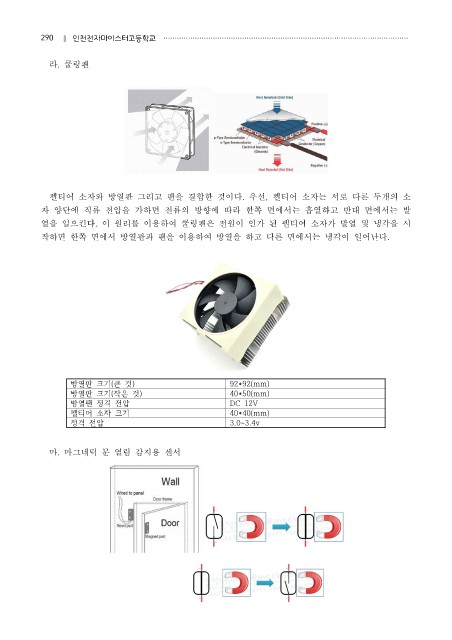

라. 쿨링팬
펠티어 소자와 방열판 그리고 팬을 결합한 것이다. 우선, 펠티어 소자는 서로 다른 두개의 소
자 양단에 직류 전압을 가하면 전류의 방향에 따라 한쪽 면에서는 흡열하고 반대 면에서는 발
열을 일으킨다. 이 원리를 이용하여 쿨링팬은 전원이 인가 된 펠티어 소자가 발열 및 냉각을 시
작하면 한쪽 면에서 방열판과 팬을 이용하여 방열을 하고 다른 면에서는 냉각이 일어난다.
방열판 크기(큰 것) 92*92(mm)
방열판 크기(작은 것) 40*50(mm)
방열팬 정격 전압 DC 12V
펠티어 소자 크기 40*40(mm)
정격 전압 3.0~3.4v
마. 마그네틱 문 열림 감지용 센서
