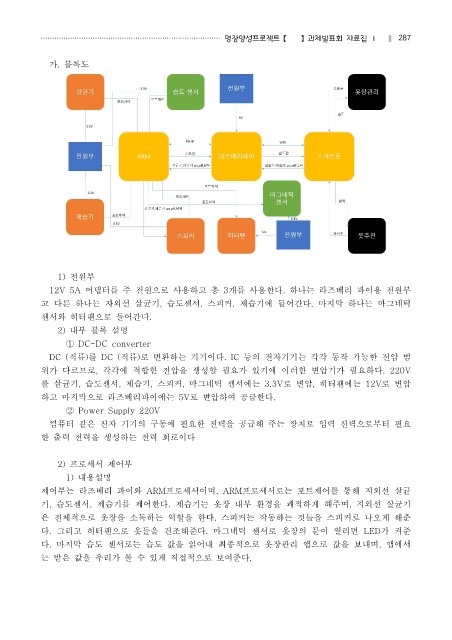

가. 블록도

1) 전원부
12V 5A 어댑터를 주 전원으로 사용하고 총 3개를 사용한다. 하나는 라즈베리 파이용 전원부
고 다른 하나는 자외선 살균기, 습도센서, 스피커, 제습기에 들어간다. 마지막 하나는 마그네틱
센서와 히터팬으로 들어간다.

2) 내부 블록 설명
① DC-DC converter
DC (직류)를 DC (직류)로 변환하는 기기이다. IC 등의 전자기기는 각각 동작 가능한 전압 범
위가 다르므로, 각각에 적합한 전압을 생성할 필요가 있기에 이러한 변압기가 필요하다. 220V
를 살균기, 습도센서, 제습기, 스피커, 마그네틱 센서에는 3.3V로 변압, 히터팬에는 12V로 변압
하고 마지막으로 라즈베리파이에는 5V로 변압하여 공급한다.

② Power Supply 220V
컴퓨터 같은 전자 기기의 구동에 필요한 전력을 공급해 주는 장치로 입력 전력으로부터 필요
한 출력 전력을 생성하는 전력 회로이다

2) 프로세서 제어부
1) 내용설명
제어부는 라즈베리 파이와 ARM프로세서이며, ARM프로세서로는 포트제어를 통해 지외선 살균
기, 습도센서, 제습기를 제어한다. 제습기는 옷장 내부 환경을 쾌적하게 해주며, 지외선 살균기
은 전체적으로 옷장을 소독하는 역할을 한다. 스피커는 작동하는 것들을 스피커로 나오게 해준
다. 그리고 히터팬으로 옷들을 건조해준다. 마그네틱 센서로 옷장의 문이 열리면 LED가 켜준

다. 마지막 습도 센서로는 습도 값을 읽어내 최종적으로 옷장관리 앱으로 값을 보내며, 앱에서
는 받은 값을 우리가 볼 수 있게 직접적으로 보여준다.
