3. 회로도
가. 암 프로세서 회로도
1) 개요
마그네틱 센서의 신호에 따라서 ARM MODULE에서 옷장 내부의 LED를 컨트롤 한다.
또한, 온습도 센서의 값을 받아 라즈베리파이로 전송하여 앱에서 확인할 수 있도록 해 주는 역
할을 한다. 마지막으로 온습도 값에 따라서 내부 팬과, 제습 기능을 하는 펠티에 소자를 동작시
켜 준다.

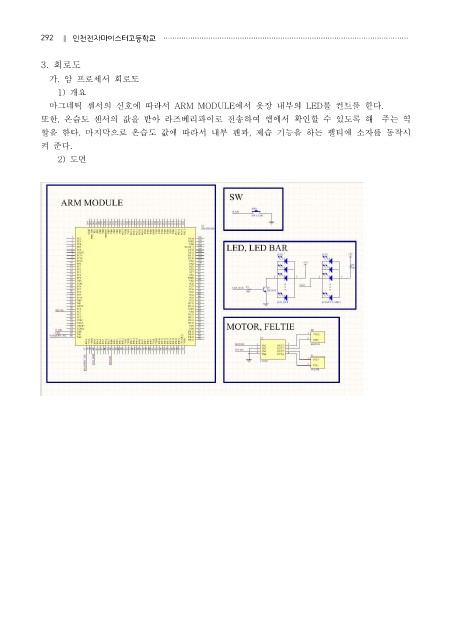

2) 도면
