제 2 장 하드웨어 설계

1. 개요
가. 제작동기
대형마트에 필요한 물건을 구매하고 계산하기 위해 계산대 앞에서 줄을 서 있는 것이 공간과
시간을 낭비하여 불편하다고 생각했다. 이를 해결하기 위해 요즘 소비자가 직접 계산을 하는 셀

프 계산대가 많이 생기기 시작했지만, 손님들은 직접 계산하는 것이 번거롭거나 셀프 계산대 이
용 방법을 몰라 잘 활용하지 않고 그냥 기존 방법대로 직원이 계산해주는 계산대를 더 자주 이
용한다. 이를 개선하기 위해 마트에서 필요한 물건을 카트에 담는 동시에 소비자가 직접 계산을
할 수 있는 것이 최적화된 방법이라 생각해서 제작하게 되었다.

나. 활용가능성
실제 대형마트에서 사용할 경우 소비자들은 카트에 물건을 담으면 자동으로 제품의 가격과
할인 정도가 계산된 값을 모니터로 보면서 쇼핑할 수 있다. 이에 따라 줄을 서는 불편함을 없애
고 과소비를 줄이는 기대효과를 볼 수 있기에 주로 사람이 많은 대형마트에서 활용될 것으로
생각한다.

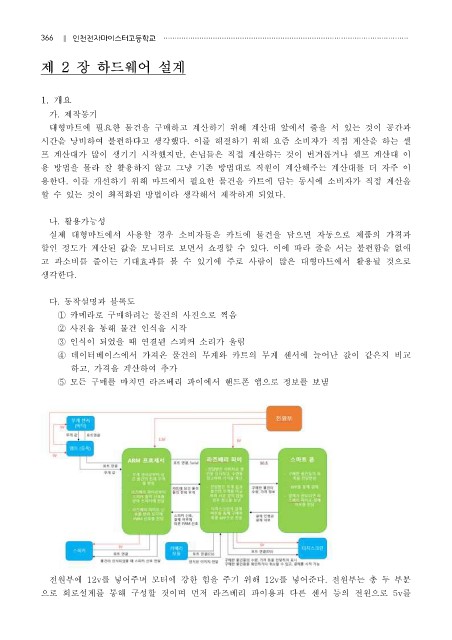

다. 동작설명과 블록도
① 카메라로 구매하려는 물건의 사진으로 찍음
② 사진을 통해 물건 인식을 시작

③ 인식이 되었을 때 연결된 스피커 소리가 울림
④ 데이터베이스에서 가져온 물건의 무게와 카트의 무게 센서에 늘어난 값이 같은지 비교
하고, 가격을 계산하여 추가
⑤ 모든 구매를 마치면 라즈베리 파이에서 핸드폰 앱으로 정보를 보냄

전원부에 12v를 넣어주며 모터에 강한 힘을 주기 위해 12v를 넣어준다. 전원부는 총 두 부분

으로 회로설계를 통해 구성할 것이며 먼저 라즈베리 파이용과 다른 센서 등의 전원으로 5v를
