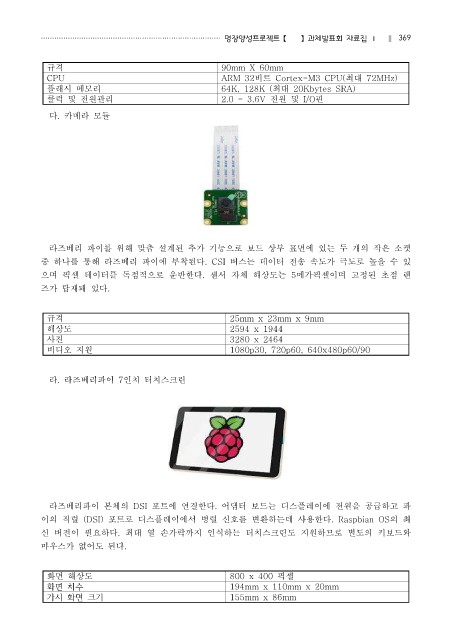

Page 375 - MDP2020-1

················································································ 명장양성프로젝트 【MDP】 과제발표회 자료집 Ⅰ | 369

규격 90mm X 60mm
CPU ARM 32비트 Cortex-M3 CPU(최대 72MHz)
플래시 메모리 64K, 128K (최대 20Kbytes SRA)
클럭 및 전원관리 2.0 - 3.6V 전원 및 I/O핀
다. 카메라 모듈

라즈베리 파이를 위해 맞춤 설계된 추가 기능으로 보드 상부 표면에 있는 두 개의 작은 소켓
중 하나를 통해 라즈베리 파이에 부착된다. CSI 버스는 데이터 전송 속도가 극도로 높을 수 있
으며 픽셀 데이터를 독점적으로 운반한다. 센서 자체 해상도는 5메가픽셀이며 고정된 초점 렌

즈가 탑재돼 있다.

규격 25mm x 23mm x 9mm
해상도 2594 x 1944
사진 3280 x 2464
비디오 지원 1080p30, 720p60, 640x480p60/90

라. 라즈베리파이 7인치 터치스크린

라즈베리파이 본체의 DSI 포트에 연결한다. 어댑터 보드는 디스플레이에 전원을 공급하고 파

이의 직렬 (DSI) 포트로 디스플레이에서 병렬 신호를 변환하는데 사용한다. Raspbian OS의 최
신 버전이 필요하다. 최대 열 손가락까지 인식하는 터치스크린도 지원하므로 별도의 키보드와
마우스가 없어도 된다.

화면 해상도 800 x 400 픽셀
화면 치수 194mm x 110mm x 20mm
가시 화면 크기 155mm x 86mm
