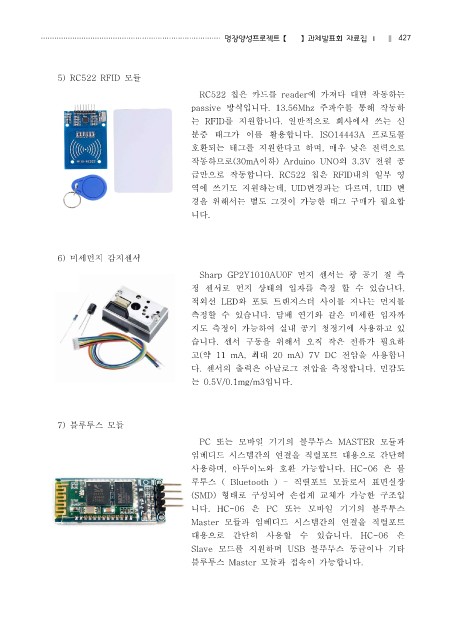

5) RC522 RFID 모듈

RC522 칩은 카드를 reader에 가져다 대면 작동하는
passive 방식입니다. 13.56Mhz 주파수를 통해 작동하
는 RFID를 지원합니다. 일반적으로 회사에서 쓰는 신
분증 태그가 이를 활용합니다. ISO14443A 프로토콜

호환되는 태그를 지원한다고 하며, 매우 낮은 전력으로
작동하므로(30mA이하) Arduino UNO의 3.3V 전원 공
급만으로 작동합니다. RC522 칩은 RFID내의 일부 영
역에 쓰기도 지원하는데, UID변경과는 다르며, UID 변

경을 위해서는 별도 그것이 가능한 태그 구매가 필요합

니다.

6) 미세먼지 감지센서
Sharp GP2Y1010AU0F 먼지 센서는 광 공기 질 측

정 센서로 먼지 상태의 입자를 측정 할 수 있습니다.
적외선 LED와 포토 트랜지스터 사이를 지나는 먼지를
측정할 수 있습니다. 담배 연기와 같은 미세한 입자까
지도 측정이 가능하여 실내 공기 청정기에 사용하고 있
습니다. 센서 구동을 위해서 오직 작은 전류가 필요하

고(약 11 mA, 최대 20 mA) 7V DC 전압을 사용합니

다. 센서의 출력은 아날로그 전압을 측정합니다. 민감도
는 0.5V/0.1mg/m3입니다.

7) 블루투스 모듈

PC 또는 모바일 기기의 블루투스 MASTER 모듈과
임베디드 시스템간의 연결을 직렬포트 대용으로 간단히
사용하며, 아두이노와 호환 가능합니다. HC-06 은 블
루투스 ( Bluetooth ) - 직렬포트 모듈로서 표면실장

(SMD) 형태로 구성되어 손쉽게 교체가 가능한 구조입
니다. HC-06 은 PC 또는 모바일 기기의 블루투스
Master 모듈과 임베디드 시스템간의 연결을 직렬포트
대용으로 간단히 사용할 수 있습니다. HC-06 은

Slave 모드를 지원하며 USB 블루투스 동글이나 기타
블루투스 Master 모듈과 접속이 가능합니다.
