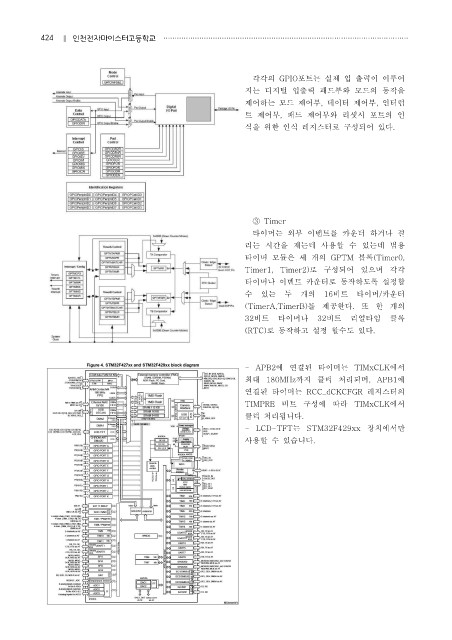

각각의 GPIO포트는 실제 입 출력이 이루어
지는 디지털 입출력 패드부와 모드의 동작을
제어하는 모드 제어부, 데이터 제어부, 인터럽
트 제어부, 패드 제어부와 리셋시 포트의 인
식을 위한 인식 레지스터로 구성되어 있다.

③ Timer
타이머는 외부 이벤트를 카운터 하거나 걸
리는 시간을 재는데 사용할 수 있는데 범용
타이머 모듈은 세 개의 GPTM 블록(Timer0,
Timer1, Timer2)로 구성되어 있으며 각각
타이머나 이벤트 카운터로 동작하도록 설정할
수 있는 두 개의 16비트 타이머/카운터
(TimerA,TimerB)를 제공한다. 또 한 개의
32비트 타이머나 32비트 리얼타임 클록
(RTC)로 동작하고 설정 할수도 있다.

- APB2에 연결된 타이머는 TIMxCLK에서
최대 180MHz까지 클럭 처리되며, APB1에
연결된 타이머는 RCC_dCKCFGR 레지스터의
TIMPRE 비트 구성에 따라 TIMxCLK에서
클럭 처리됩니다.
- LCD-TFT는 STM32F429xx 장치에서만
사용할 수 있습니다.
