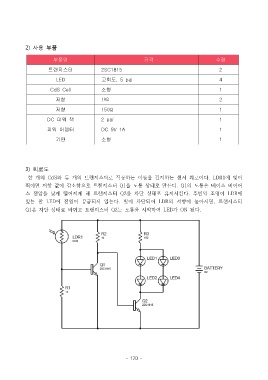

Page 177 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

2) 사용 부품

부품명 규격 수량

트랜지스터 2SC1815 2
LED 고휘도, 5 pai 4

CdS Cell 소형 1

저항 1㏀ 2

저항 150Ω 1
DC 파워 잭 2 pai 1

파워 어뎁터 DC 9V 1A 1

기판 소형 1

3) 회로도
한 개의 CdS와 두 개의 트랜지스터로 작동하는 어둠을 감지하는 센서 회로이다. LDR1에 빛이
쬐이면 저항 값이 감소함으로 트랜지스터 Q1을 도통 상태로 만든다. Q1의 도통은 베이스 바이어
스 전압을 낮게 떨어지게 해 트랜지스터 Q2를 차단 상태로 유지시킨다. 주변의 조명이 LDR에

있는 한 LED에 전원이 공급되지 않는다. 빛이 차단되어 LDR의 저항이 높아지면, 트랜지스터
Q1은 차단 상태로 바뀌고 트랜지스터 Q2는 도통을 시작하여 LED가 ON 된다.
