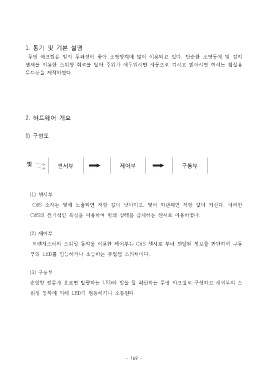

1. 동기 및 기본 설명

투명 아크릴은 빛의 투과성이 좋아 조명장치에 많이 이용되고 있다. 단순한 조명등에 빛 감지
센서를 이용한 스위칭 회로를 달아 주위가 어두워지면 자동으로 켜지고 밝아지면 꺼지는 침실용
무드등을 제작하였다.

2. 하드웨어 개요

1) 구성도

빛 센서부 제어부 구동부

(1) 센서부

CdS 소자는 빛에 노출되면 저항 값이 낮아지고, 빛이 차단되면 저항 값이 커진다. 이러한
CdS의 전기적인 특성을 이용하여 빛의 상태를 감지하는 센서로 이용하였다.

(2) 제어부
트랜지스터의 스위칭 동작을 이용한 제어부는 CdS 센서로 부터 전달된 정보를 판단하여 구동

부의 LED를 점등하거나 소등하는 무접점 스위치이다.

(3) 구동부

순방향 전류가 흐르면 발광하는 LED와 빛을 잘 확산하는 투명 아크릴로 구성하고 제어부의 스

위칭 동작에 의해 LED가 점등하거나 소등된다.
