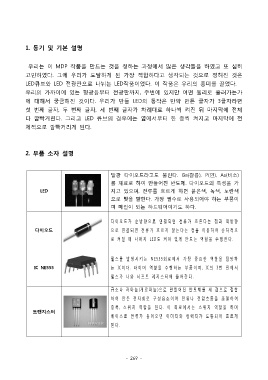

1. 동기 및 기본 설명

우리는 이 MDP 작품을 만드는 것을 정하는 과정에서 많은 생각들을 하였고 또 심히

고민하였다. 그에 우리가 도달하게 된 가장 적합하다고 생각되는 것으로 정해진 것은
LED큐브와 LED 전광판으로 나뉘는 LED작품이었다. 이 작품은 우리의 흥미를 끌었다.
우리의 가까이에 있는 형광등부터 전광판까지, 주변에 있지만 어떤 원리로 흘러가는가

에 대해서 궁금해진 것이다. 우리가 만들 LED의 동작은 만약 만든 글자가 3글자라면
첫 번째 글자, 두 번째 글자, 세 번째 글자가 차례대로 하나씩 켜진 뒤 마지막에 전체

다 깜빡거린다. 그리고 LED 큐브의 경우에는 옆에서부터 한 층씩 켜지고 마지막에 전
체적으로 깜빡거리게 된다.

2. 부품 소자 설명

발광 다이오드라고도 불린다. Ga(갈륨), P(인), As(비소)

를 재료로 하여 만들어진 반도체. 다이오드의 특성을 가
LED 지고 있으며, 전류를 흐르게 하면 붉은색, 녹색, 노란색
으로 빛을 발한다. 가장 필수로 사용되어야 하는 부품이
며 메인이 되는 하드웨어이기도 하다.

다이오드가 순방향으로 연결되면 전류가 흐른다는 점과 역방향

다이오드 으로 연결되면 전류가 흐르지 않는다는 점을 이용하여 순차적으
로 켜질 때 나머지 LED도 켜져 있게 만드는 역할을 수행한다.

펄스를 발생시키는 N E555회로에서 가장 중요한 역할을 담당하
IC NE555 는 IC이다. 타이머 역할을 수행하는 부품이며, IC의 3번 핀에서

펄스가 나와 시프트 레지스터에 들어간다.

규소나 저마늄(게르마늄)으로 만들어진 반도체를 세 겹으로 접합

하여 만든 전자회로 구성요소이며 전류나 전압흐름을 조절하여
증폭, 스위치 역할을 한다. 이 회로에서는 스위치 역할을 하며
트랜지스터
베이스로 전류가 들어오면 이미터와 컬렉터가 도통되어 흐르게

된다.
