3) 작품 회로도

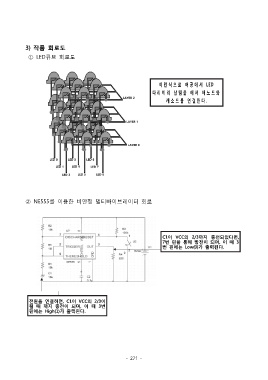

① LED큐브 회로도

이 런식으 로 허공에 서 LED
다리 끼리 납땜 을 해서 애노 드와

캐소 드를 연결 한다.

② NE555를 이용한 비안정 멀티바이브레이터 회로

C1이 VCC의 2/3까지 충전되었다면,
7번 핀을 통해 방전이 되며, 이 때 3
번 핀에는 Low(0)가 출력된다.

전원을 연결하면, C1이 VCC의 2/3이
될 때 까지 충전이 되며, 이 때 3번
핀에는 High(1)가 출력된다.
