Page 43 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

2. 동작 원리

1) 전원부

먼저 220V의 교류를 모두 스피커에 흘려보내면 기기에 과전압이 걸려 사고가 날 것이
므로 이를 낮은 직류로 바꾸어 흘려보내기 위한 전원회로를 통과해야 한다.
220V 의 교류의 크기를 줄이기 위해 콘센트와 변압기를 연결한다. 이때 변압기가 이상

작동을 하거나 쇼트가 날 경우 타 회로에 직접적으로 220V의 큰 교류전류가 들어가고
감전될 가능성이 있기 때문에 사고가 날 수 있다. 그래서 퓨즈를 통해 콘센트와 변압기

를 연결해 문제가 일어나면 바로 퓨즈가 터져 연결을 끊어지게 해 강제적으로 전류를 끊
게 하였다.

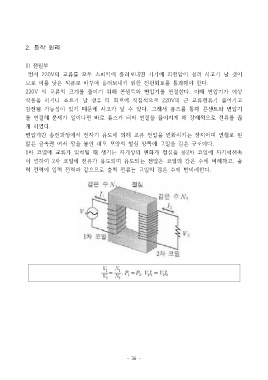

변압기란 송전과정에서 전자기 유도에 의해 교류 전압을 변화시키는 장치이며 연철로 된

앎은 금속판 여러 장을 붙인 네모 모양의 철심 양쪽에 코일을 감은 구조이다.
1차 코일에 교류가 입력될 때 생기는 자기장의 변화가 철심을 통2차 코일에 자기력선속

이 변하여 2차 코일에 전류가 유도되며 유도되는 전압은 코일의 감은 수에 비례하고, 출
력 전력이 입력 전력과 같으므로 출력 전류는 코일의 감은 수에 반비례한다.

- 36 -
