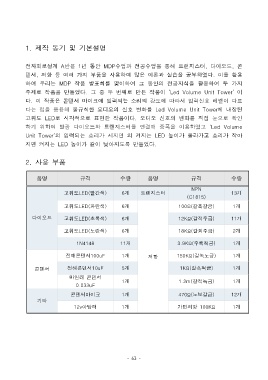

1. 제작 동기 및 기본설명

전자회로설계 A반은 1년 동안 MDP수업과 전공수업을 통해 트랜지스터, 다이오드, 콘
덴서, 저항 등 여러 가지 부품을 사용하여 많은 이론과 실습을 공부하였다. 이를 활용
하여 우리는 MDP 작품 발표회를 맞이하여 그 동안의 전공지식을 활용하여 두 가지

주제로 작품을 만들었다. 그 중 두 번째로 만든 작품이 ‘Led Volume Unit Tower’ 이
다. 이 작품은 콘덴서 마이크에 입력되는 소리의 강도에 따라서 입력신호 레벨이 다르

다는 점을 응용해 불규칙한 오디오의 신호 변화를 Led Volume Unit Tower에 내장된
고휘도 LED로 시각적으로 표현한 작품이다. 오디오 신호의 변화를 직접 눈으로 확인
하기 위하여 발광 다이오드와 트랜지스터를 연결해 증폭을 이용하였고 ‘Led Volume

Unit Tower‘의 입력되는 소리가 세지면 의 켜지는 LED 높이가 올라가고 소리가 작아
지면 켜지는 LED 높이가 같이 낮아지도록 만들었다.

2. 사용 부품

품명 규격 수량 품명 규격 수량

NPN
고휘도LED(빨간색) 6개 트랜지스터 13개
(C1815)
고휘도LED(파란색) 6개 100Ω(갈흑갈금) 1개

다이오드 고휘도LED(초록색) 6개 12KΩ(갈적주금) 11개

고휘도LED(노란색) 6개 18KΩ(갈회주금) 2개

1N4148 11개 3.9KΩ(주백적금) 1개

전해콘덴서100uF 1개 저항 150KΩ(갈녹노금) 1개

콘덴서 전해콘덴서10uF 5개 1KΩ(갈흑적금) 1개
마일러 콘덴서
1개 1.2m(갈적녹금) 1개
0.033uF

콘덴서마이크 1개 470Ω(노보갈금) 12개
기타
12v아답터 1개 가변저항 100KΩ 1개
