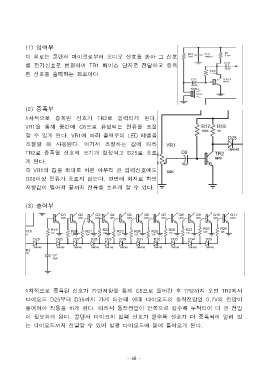

(1)  입력부

            이  회로는  콘덴서  마이크로부터  오디오  신호를  받아  그  신호
            를  전기신호로  변환하여  TR1  베이스  단자로  전달하고  증폭

            된  신호를  출력하는  회로이다.







            (2)  증폭부

            1차적으로  증폭된  신호가  TR2로  입력되게  된다.
            VR1을  통해  중간에  C6으로  유입되는  전류를  조절

            할  수  있게  된다.  VR1에  따라  출력부의  LED  레벨을
            조절할  때  사용된다.  여기서  조절하는  값에  따라

            TR2로  증폭될  신호의  크기가  결정되고  D25로  흐르
            게  된다.
            즉  VR1의  값을  최대로  하면  아무리  큰  입력신호에도

            D26이상  전류가  흐르지  않는다.  반면에  최저로  하면
            저항값이  떨어져  끝까지  전류를  흐르게  할  수  있다.



            (3)  출력부






















            1차적으로  증폭된  신호가  가변저항을  통해  C6으로  들어간  후  TR2까지  오면  TR2에서
            다이오드  D25부터  D35까지  가게  되는데  이때  다이오드의  동작전압인  0.7V의  전압이

            들어와야  작동을  하게  된다.  따라서  동작전압이  안쪽으로  갈수록  누적되어  더  큰  전압
            이  필요하게  된다.  콘덴서  마이크의  입력  신호가  클수록  신호가  더  증폭되어  멀리  있
            는  다이오드까지  전달할  수  있어  발광  다이오드에  불이  들어오게  된다.
