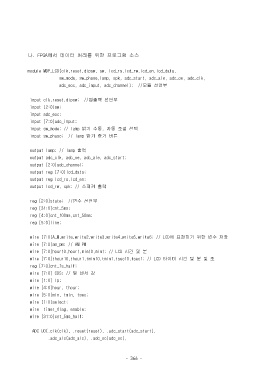

Page 373 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

나. FPGA에서 데이터 처리를 위한 프로그램 소스

module MDP_LCD(clk,reset,dipsw, sw, lcd_rs,lcd_rw,lcd_en,lcd_data,
sw_mode, sw_phase,lamp, spk, adc_start, adc_ale, adc_oe, adc_clk,
adc_eoc, adc_input, adc_channel); //모듈 선언부

input clk,reset,dipsw; //입출력 선언부
input [2:0]sw;
input adc_eoc;
input [7:0]adc_input;
input sw_mode; // lamp 밝기 수동, 자동 조절 선택
input sw_phase; // lamp 밝기 증가 버튼

output lamp; // lamp 출력
output adc_clk, adc_oe, adc_ale, adc_start;
output [2:0]adc_channel;
output reg [7:0]lcd_data;
output reg lcd_rs,lcd_en;
output lcd_rw, spk; // 스피커 출력

reg [2:0]state; //변수 선언부
reg [31:0]cnt_5ms;
reg [4:0]cnt_100ms,cnt_50ms;
reg [5:0]line;

wire [7:0]A_M,write,write2,write3,write4,write5,write6; // LCD에 표현하기 위한 변수 저장
wire [7:0]am_pm; // AM PM
wire [7:0]hour10,hour1,min10,min1; // LCD 시간 및 분
wire [7:0]thour10,thour1,tmin10,tmin1,tsec10,tsec1; // LCD 타이머 시간 및 분 및 초
reg [7:0]cnt_1s_half;
wire [7:0] CDS; // 빛 센서 값
wire [1:0] lp;
wire [4:0]hour, thour;
wire [5:0]min, tmin, tsec;
wire [1:0]select;
wire timer_flag, enable;
wire [31:0]cnt_5ms_half;

ADC U0(.clk(clk), .reset(reset), .adc_start(adc_start),
.adc_ale(adc_ale), .adc_oe(adc_oe),

- 366 -
